‌Принцип работы автоматической машины для наполнения капсул

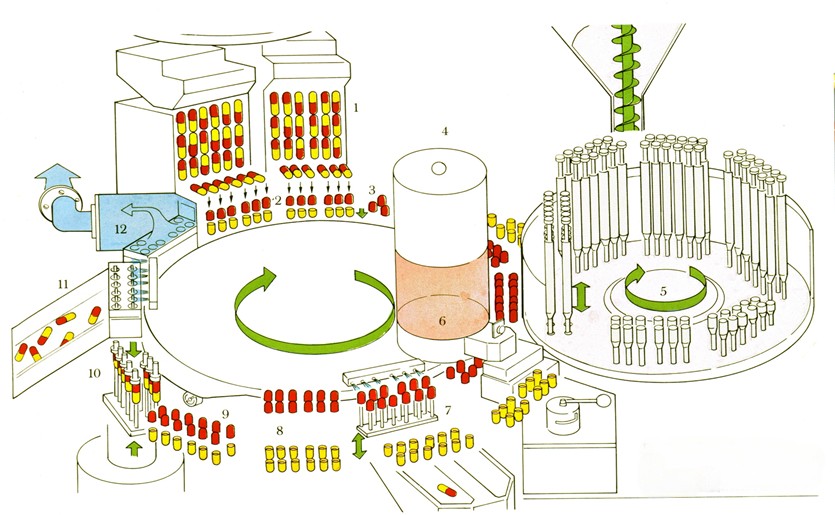

Автоматические машины для наполнения капсул подразделяются на машины прерывистого роторного типа (представленные моделью GKF от BOSCH) и непрерывного роторного типа (представленные серией MG MG2) в зависимости от формы движения рабочего стола. В настоящее время в Китае широко используется автоматическая машина для наполнения капсул прерывистого типа, поэтому ниже будет представлена ​​конструкция и принцип работы машин для наполнения капсул этого типа.

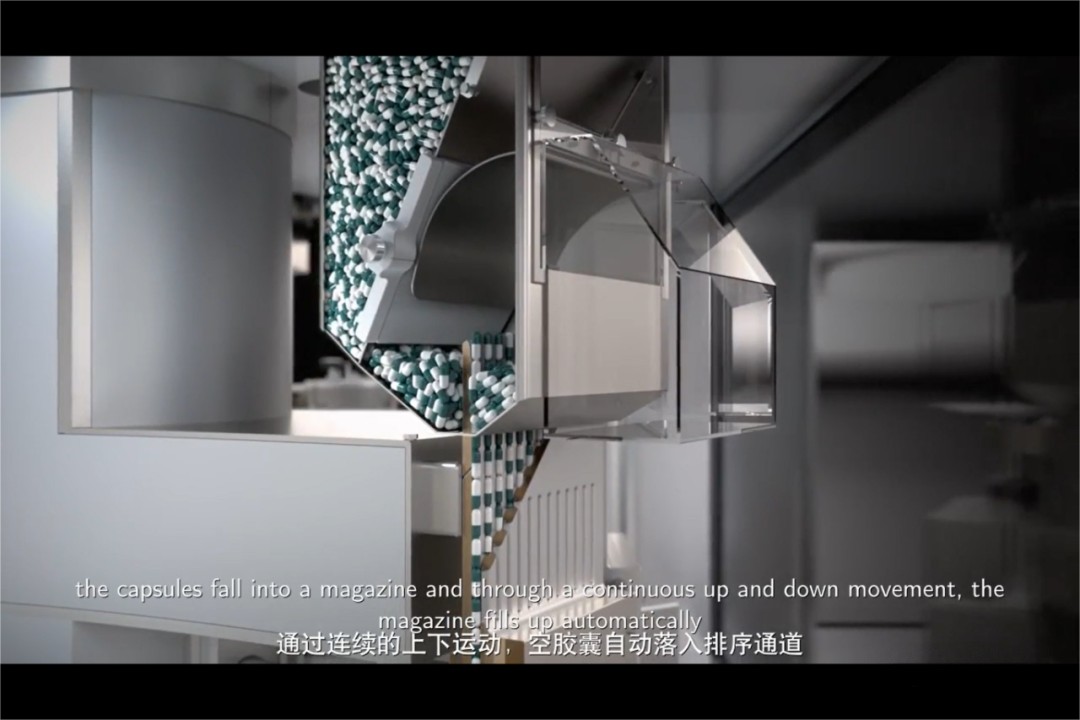

‌‌Станция размещения ориентации

‌Неупорядоченные полые капсулы из бункера-хранилища проходят через устройство ориентации, заставляя все капсулы стоять крышкой капсулы вверх, а затем падают в отверстия пластины капсул на основной работе.

‌Принцип ориентации : ‌1. Толкающая сила толкателя действует на корпус капсулы; 2. Ширина скользящей прорези меньше внешнего диаметра крышки капсулы, но больше внешнего диаметра корпуса капсулы, поэтому скользящая прорезь оказывает только зажимающее действие на крышку капсулы, не контактируя с корпусом капсулы.

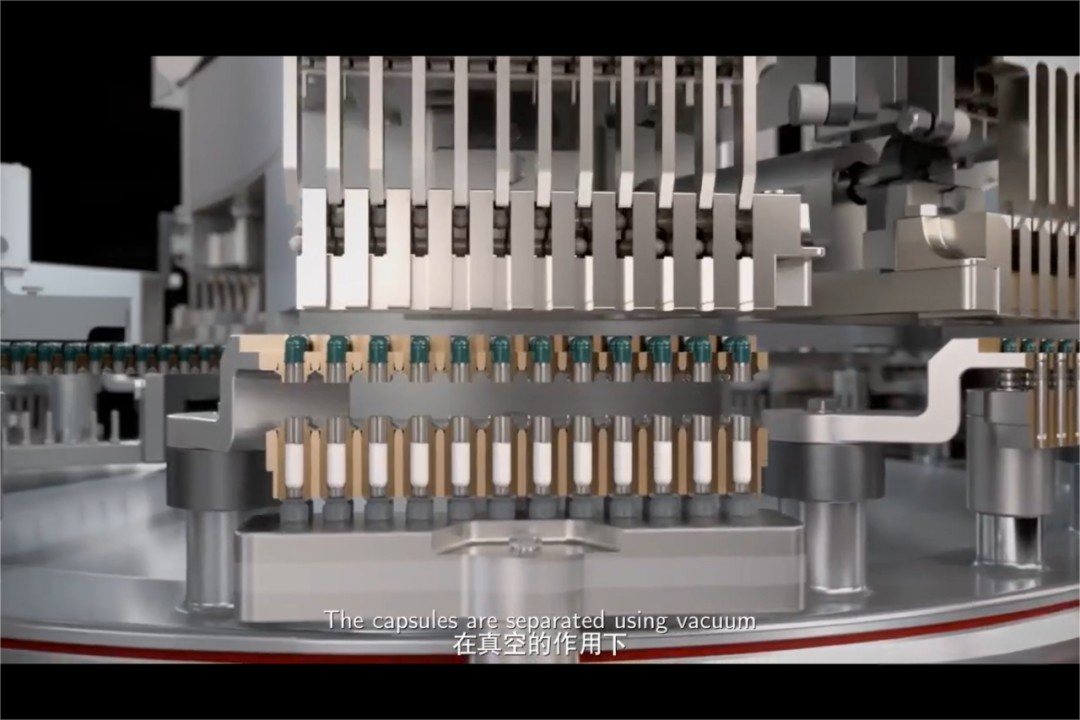

‌Станция отделения крышек капсул и тел

Благодаря небольшой разнице в диаметрах отверстий капсульной пластины и вакуумному всасыванию крышка капсулы остается на верхней капсульной пластине, в то время как тело капсулы падает в отверстие нижней капсульной пластины.

‌Станция смещения крышки капсулы и корпуса

Верхняя пластина капсулы отодвигается вместе с крышкой капсулы, располагая верхнее отверстие корпуса капсулы под дозирующим устройством наполнения для удобного наполнения лекарством.

‌Учетная АЗС

Лекарственные средства заполняются в тело капсулы нижней пластины капсулы с использованием методов дозирования по шаблону или через трубку.

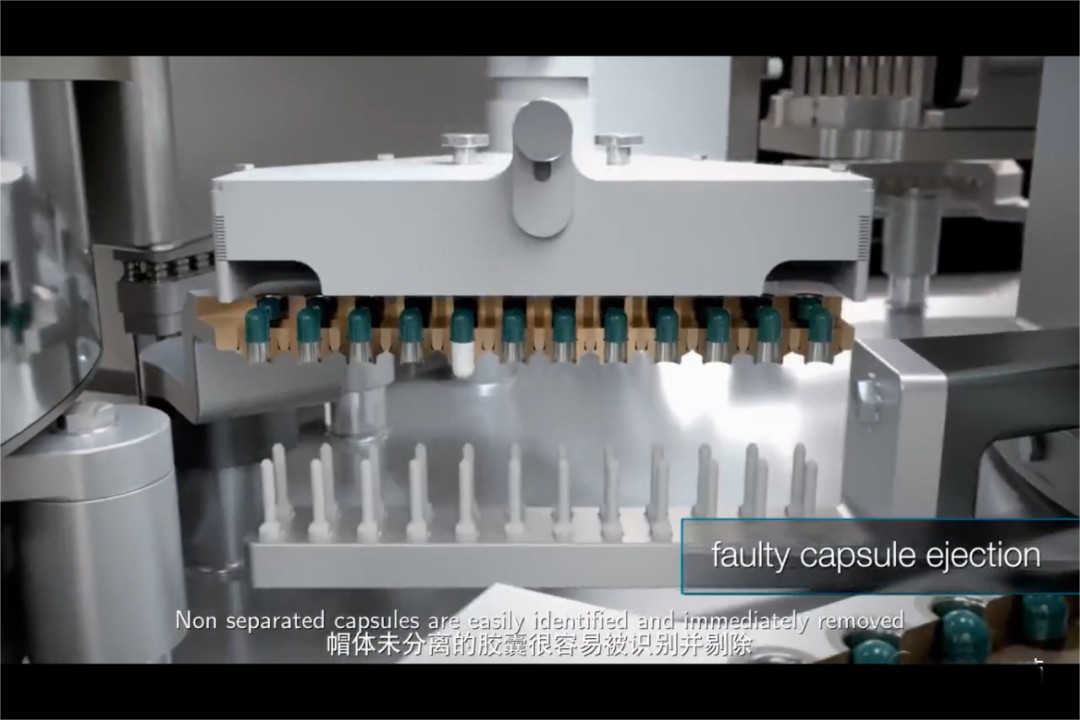

‌Станция отбраковки неисправных капсул

Неотделенные пустые капсулы отбрасываются с верхней капсульной пластины во избежание смешивания с заполненными капсулами.

‌Завершающая станция

Отверстия верхней и нижней пластины капсулы выровнены по оси, а крышка капсулы закрывается заполненным корпусом капсулы под действием внешнего давления.

‌Станция разгрузки

Закрытые капсулы выталкиваются из верхних и нижних отверстий капсульной пластины. Система удаления пыли удаляет порошок и сломанные оболочки капсул из верхних и нижних отверстий капсульной пластины.
